四路360°全景摄像机模组

应用场合:
适用于超高清监控、大范围角度监控、360°全方位监看的场合。
产品特色:
■核心芯片采用高性能多媒体双核处理器片上系统(SOC),双核ARM A53@1.2GHz,支持持Neon 加速,集成FPU 处理单元。
■集成Tensilica Vision P6 DSP@630MHz。
■支持linux和Huawei LiteOS双系统,支持快速启动。
■集成ISP,支持WDR、多级降噪及多种图像增强和矫正算法,为客户提供专业级的图像质量。
■2Tops AI引擎、0.3Tops 神经网络运算性能。
■支持多路Sensor输入,内置高性能全景拼接引擎,可实现4K级2-4路实时视频全景拼接。
■采用标准的H.264 High Profile压缩算法,方便在窄带上实现高清晰的图像传输。
■最大支持4路200万像素,最高支持30帧。
■支持超低照度、宽动态。
■支持ONVIF2.4标准协议,可对接海康、大华、雄迈等NVR。
■支持GB28181协议。
■支持手机监看。
■支持WIFI:热点和STA模式。
产品详情

pdf文件下载

 技术参数:

视频压缩格式

H.264/H.265 High/Main/Base   profile,MJPEG/JPEG Baseline编码;支持I/P帧

音频压缩格式

G.711/G.726/ADPCM,支持音频3A(AEC、ANR、AGC)

Sensor类型

1/2.8"200万宽动态CMOS

图像分辨率

拼接前每路:主码流1920x1080/30帧;次码流640x480/30帧

拼接后:主码流:7680x1080/30帧;次码流640x480/30帧

最低照度

彩色最低 0.05Lux@F1.2;黑白最低 0.01Lux@F1.2

信噪比

>60db(AGC OFF)

宽动态范围

数字宽动态>120db

图像处理

支持3D去噪、像增动态对比度增强处理功能

支持视频出抗闪烁处

支持视频形1/15~16x放功能

支持视频形叠加

ISP

支持4x4 Pattern RGB-IR sensor

 3A(AE/AWB/AF),支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正方向自适应demosaic

 gamma校正、动态对比度增强、色彩管理和增强

区域自适应去雾

多级降噪(BayerNR、3DNR)以及锐化增强

 2F-WDR行模式/2F-WDR帧模式

数字防抖

最大抓拍图像

800万像素(7680x1080)

视频压缩率

32Kbps-20Mbps连续可调,支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六种码率控制模式

OSD菜单

支持通道名、日期时间叠加

图像翻转

支持水平、垂直翻转

图像设置

亮度、对比度、色度、锐度等

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能报警

支持移动侦测报警、视频丢失报警、网络故障报警、联动报警、联动录像、联动抓拍

ONVIF协议

支持,标准ONVIF2.4协议

GB28181协议

支持

FTP上传

支持

WIFI传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

数据存储

视频、图片文件

存储机制

手动、自动(循环、定时、报警开关量、移动侦测)

客户端浏览

支持IE6.0及以上(设备内嵌Web Server)浏览器浏览,最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接阿里云,其它云平台可根据需求对接

本地存储

最大支持128G

算法

拼接融合算法

最佳距离

2-10

拼接效果

无缝、融合、无死角、静止及运动物体均不出现裂痕

水平角度

360°(每个110°去掉重合部分)

垂直角度

55°

网络接口

标准10/100M/1000M自适应以太网

模拟视频输出

CVBS,1Vvpp

音频输出接口

线性输出,1Vvpp

报警输入

IO,预留

报警输出

IO,预留

预留接口

SPI、I2C、视频BT1120输出、普通IO口等

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V+/-10%

功耗

3W左右

PCBA尺寸

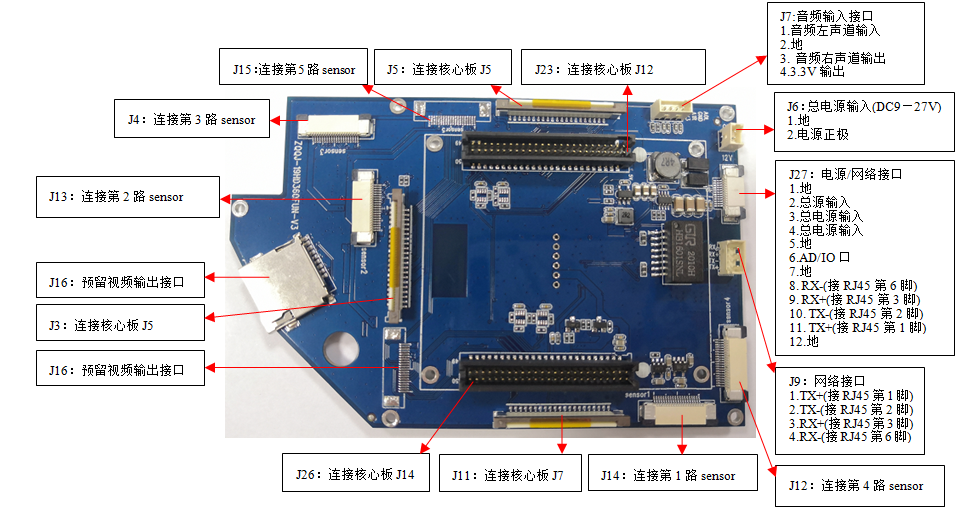

底板:117mm(长)x69mm(宽) x15mm(高)

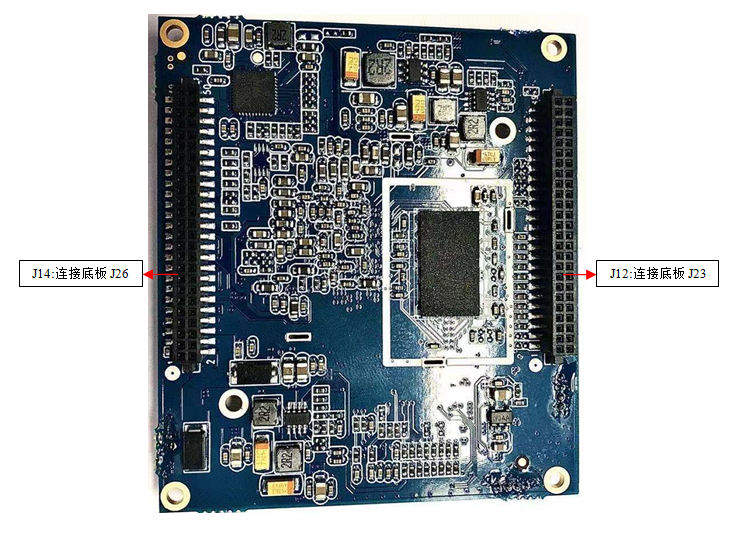

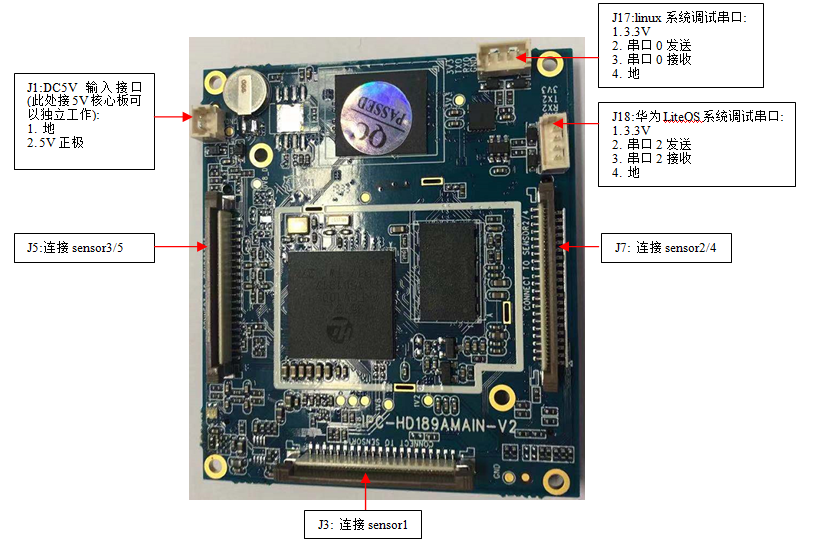

核心板:60mm(长)x53.5mm(宽)x11mm(高)

Sensor板:23mm(长)x15mm(宽)x4mm(高)
