星宸 SSC336Q全功能开发板

产品特色:
■主控芯片采用Sigamastar高性能多媒体处理器片上系统(SOC),内部集成双核A7和1个FPU、NEON,主频1GHz。
■支持WDR、多级降噪及多种图像增强和矫正算法,为客户提供专业级的图像质量。
■采用标准的H.264/H.265 High Profile压缩算法,方便在窄带上实现高清晰的图像传输。
■最大支持300万编码.最高支持2304x1296@30帧、2048*1536@30帧、1920x1080@45帧H.264/H.265编码。
■自带神经网络、深度学习算法,算力0.6T。
■支持双路sensor,每路200万像素。
■内置2Gb DDR3。
■支持MIPI、USB Sensor输入、图像质量优异。
■支持双向语音对讲。
■支持ONVIF2.4标准协议,可对接海康、大华、雄迈等NVR。
■支持GB28181协议。
■支持手机监看。
■支持4G全网通:5模或者7模。
■支持WIFI:热点和STA模式。
■支持GPS、北斗定位。
■支持POE供电,功率13W,符合IEEE802.3af/at标准
■支持二次开发。
■尺寸26*24mm,邮票孔。方便做小型化产品。
产品详情

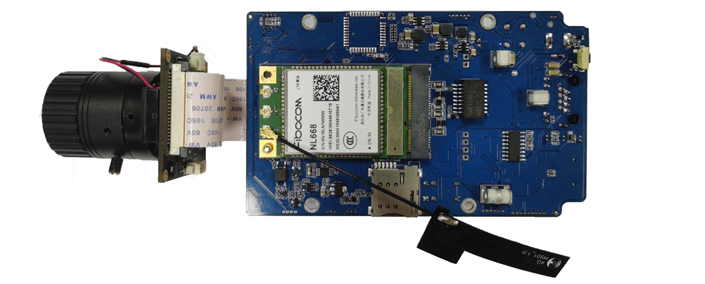

        支持双路200W-mipi视频接入,H264/265视频编码,0.5T-AI算力,性价比最高的双目AI智能摄像机开发板。


星宸 SSC336Q全功能开发板 pdf文件下载


技术参数:

视频压缩格式

H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline编码;支持I/P帧

音频压缩格式

G.711/G.726/ADPCM,支持音频3A(AEC、ANR、AGC)

编码能力

单路:

2304x1296@30fps+720x576@30fps

2048x1536@30fps+720x576@30fps

1920x1080@45fps+720x576@30fps

双路:

第一路:1920x1080@20fps+720x576@20fps

第二路:1920x1080@20fps+720x576@20fps

图像处理

支持3D去噪、图像增强、动态对比度增强处理功能

支持视频、图形输出抗闪烁处理

支持视频、图形1/15~16x缩放功能

支持视频、图形叠加

ISP

支持4x4 Pattern RGB-IR sensor

 3A(AE/AWB/AF),支持第三方3A算法

 固定模式噪声消除、坏点校正

 镜头阴影校正、镜头畸变校正、紫边校正

 gamma校正、动态对比度增强、色彩管理和增强

 多级降噪(BayerNR、3DNR)以及锐化增强

 2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

300万像素(2688x1520)@30fps

最大视频输入

300万像素(2688*1520) @30fps

视频压缩率

32Kbps-20Mbps连续可调,支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六种码率控制模式

OSD菜单

8个区域的编码前处理OSD叠加

图像翻转

支持90°、180°、270°翻转

图像设置

亮度、对比度、色度、锐度等

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能报警

支持移动侦测报警、网络故障报警、联动报警、联动录像、联动抓拍

FTP上传

支持

WIFI传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

4G传输

移动、联通、电信/4G、3G、2G

数据存储

视频、图片文件

存储机制

手动、自动(循环、定时、报警开关量、移动侦测)

ONVIF协议

标准ONVIF2.4协议

客户端浏览

支持IE6.0及以上(设备内嵌Web Server)浏览器浏览,最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接阿里云,其它云平台可根据需求对接

本地存储

最大支持256G

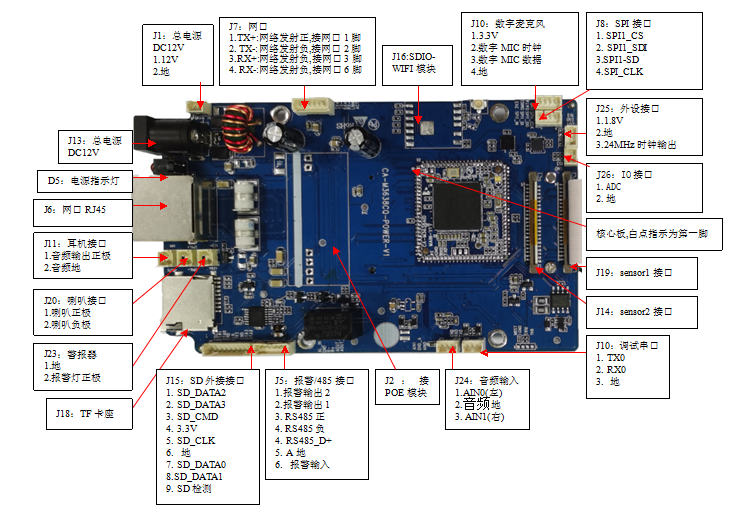

网络接口

视频输入接口

数字MIPI接口(支持4lane/2lane)、数字DVP接口、数字BT656、USB2.0

支持sensor种类

200万像素: IMX307、IMX327、SC2239、SC2310、、GC2053等

高清数字输出

支持USB2.0输出

音频输入接口

线性输入/差分输入,1Vvpp

数字MIC

音频输出接口

线性输出,1Vvpp

串口

三路:串口0/1、TTL电平3.3V

SDIO

SDIO0:3.3V电平,可用于接SD卡、WIFI

USB接口

1个USB2.0接口

I2C接口

1个

SPI接口

1个

IO口

3.3V电平,可做报警输入、报警输出、复位、状态指示、IR-CUT控制、单片机通讯、RS485使能、4G使能、WIFI使能、音频使能等

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC3.3V(+/-10%)

功耗

220mW左右

PCBA尺寸

26mm(长)*24mm(宽)*5mm(高)
