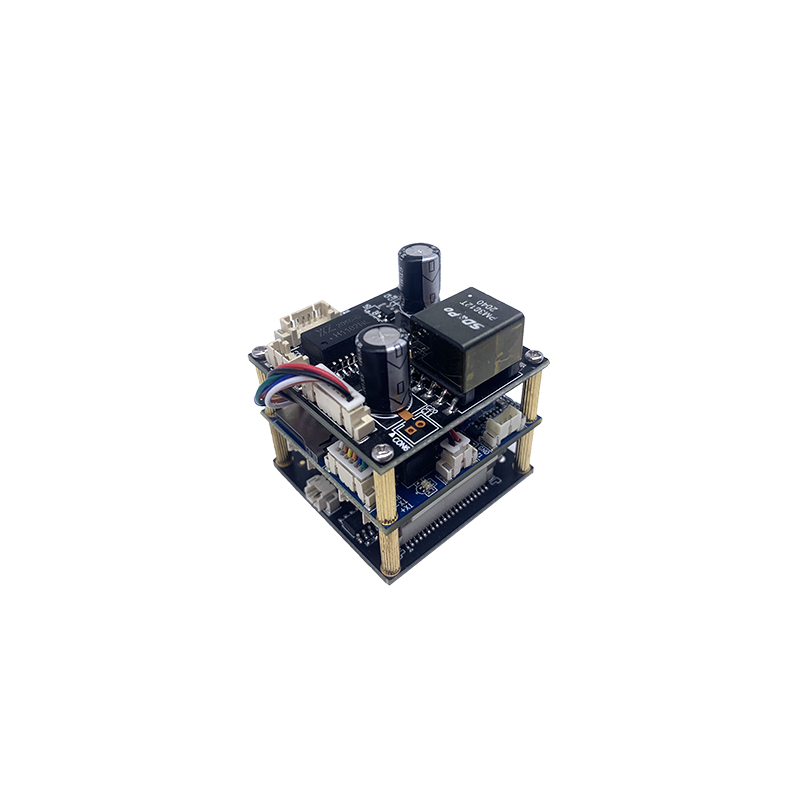

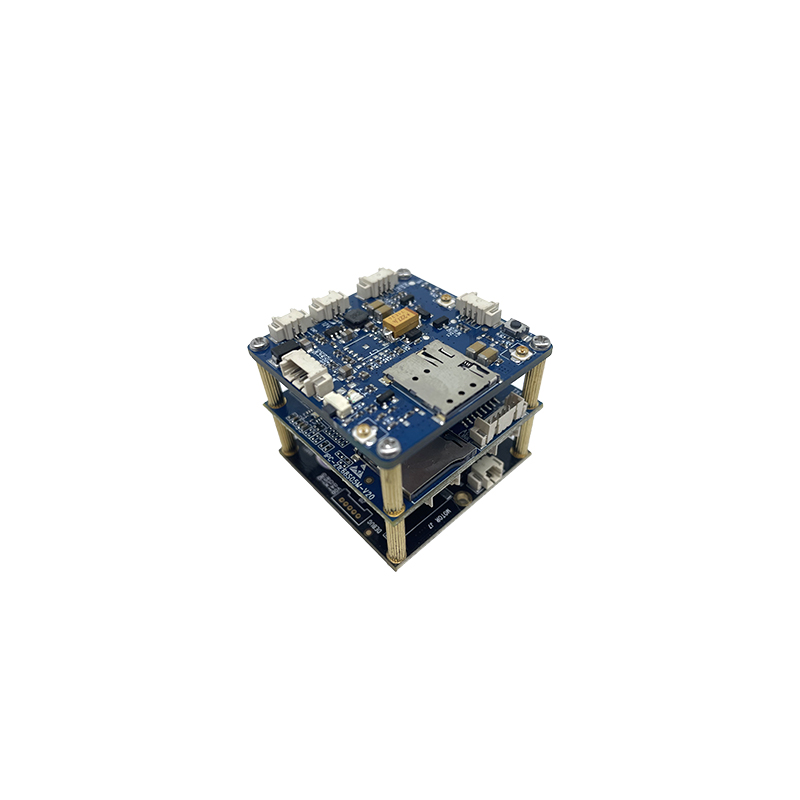

200万低照度智能高清网络摄像机38模组

产品优势:低照度、H.265+、人形检测、RS485、喇叭输出、支持定制和二次开发。

应用场合:适用于大范围、大角度、大视野、无光线或光线微弱、超高清分辨率监看等要求实时监控且需要智能分析、物体检测、危险报警的场合。

型号:

200万经济型:CA-F88L-V2

200万低照度:CA-E88K-V2
产品详情

200万低照度智能高清网络摄像机38模组技术手册.pdf

一、产品特色:

2D/3D降噪、数字宽动态、多种图像增强和矫正算法,图像清晰、细腻、逼真。

支持H.265+、H.265、H.264编码,超低码率、高清画质。

最大支持200万编码,最高支持1920x1080@60帧。

支持USB图像输出。

支持低照度、全彩模式、日夜切换。

0.5T算力,支持智能分析。

支持双向语音对讲。

支持ONVIF2.4标准协议、GB28181协议,可接入第三方后端/平台。

支持手机和PC远程监看、支持云存储。

支持扩展4G:移动/电信/联通全网通。

支持扩展GPS/北斗定位。

支持扩展WIFI:热点和STA模式。

支持扩展POE。

支持扩展全功能。

支持串口、RS485传输。

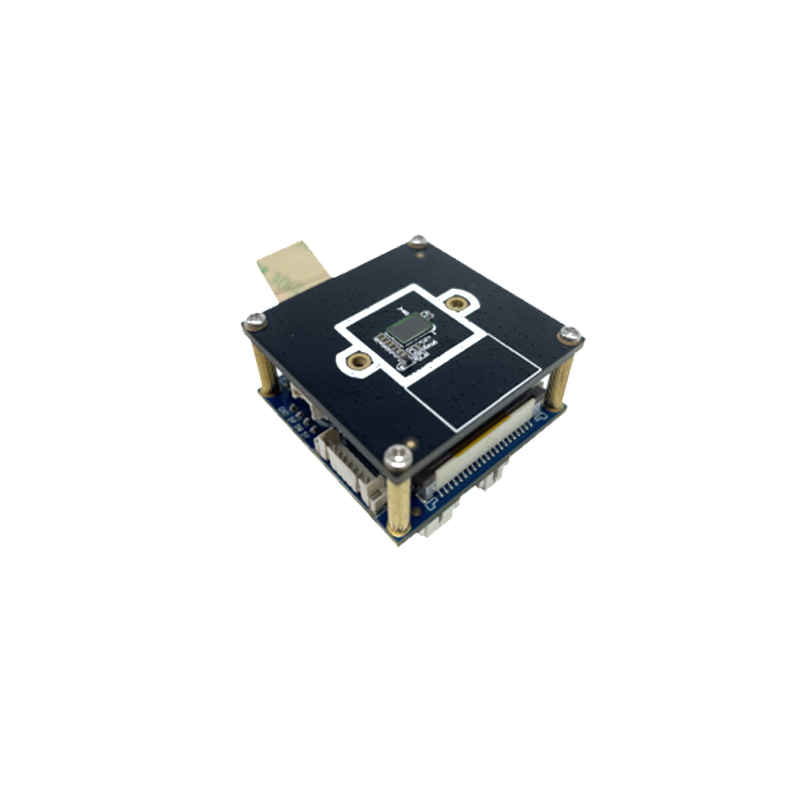

尺寸38*38mm,方便安装,方便做小型化产品;主板和sensor板分开,方便兼容多种产品。

二、技术参数

系统结构


200万经济型

200万低照度

主控

嵌入式单核32位ARM A7,纯硬压缩,内部集成A7FPUNEON,主频1GHz

DDR

1Gb(内置)

Flash

32MB/256MB可选

系统构架

Linux

Sensor传感器

格科微1/2.9" 200万CMOS

索尼1/2.8"200万低照度CMOS

音视频

编码

视频压缩格式

H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline编码;支持I/P帧

音频压缩格式

G.711/ACC编码,支持音频3A(AEC、ANR、AGC)

主码流

1920x1080(200万)/30帧;

1280x720(100万)/30帧

1920x1080(200万)/30帧;

1280x720(100万)/30帧;

1920x1080(200万)/60帧;

1280x720(100万)/60帧;

次码流

640x480(VGA)/30帧;640x360/30帧;320x240(QVGA)/30帧

最低照度

彩色0.1Lux@F1.2;

黑白0.04 Lux@F1.2

彩色0.05Lux@F1.2;

黑白0.01@F1.2

信噪比

>40db(AGC OFF)

>45db(AGC OFF)

宽动态范围

数字宽动态>75db

数字宽动态>90db

图像处理

支持3D去噪、像增动态对比度增强处理功能

支持视频出抗闪烁处

支持视频1/15~16x放功能

支持视频形叠加

ISP

支持4x4 Pattern RGB-IR sensor

l 3AAE/AWB/AF),支持第三方3A算法

l 固定模式噪声消除、坏点校正

l 镜头阴影校正、镜头畸变校正、紫边校正

l gamma校正、动态对比度增强、色彩管理和增强

l 多级降噪(BayerNR3DNR)以及锐化增强

l 2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

1920x1080(200万)

1920x1080(200万)

最大视频输入

1920x1080(200万)/30帧

1920x1080(200万)/60帧

视频压缩率

32Kbps-20Mbps连续可调,支持CBR/VBR码率控制模式

OSD菜单

4个区域的编码前处理OSD叠加

图像翻转

支持水平、垂直翻转

图像设置

亮度、对比度、色度、锐度等

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能报警

支持移动侦测报警、联动报警、联动录像、联动抓拍

FTP上传

支持

WIFI传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

云存储

支持

4G

支持运营商

移动、联通、电信

支持速率

CAT1(适合传数据/图片)、CAT4(适合传视频)

WIFI

传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

支持模式

AP热点、STA局域网模式

定位

支持卫星

GPS、北斗、格洛纳斯

定位误差

小于5米

数据存储

视频、图片文件

存储机制

手动、自动(循环、定时、报警开关量、移动侦测)

ONVIF协议

标准ONVIF2.4协议

GB28181协议

支持

客户端浏览

支持IE6.0及以上(设备内嵌Web Server)浏览器浏览,最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接爱为云/华为好望云/七牛云,其它云平台可根据需求对接

本地存储

最大支持256G,支持循环录像

智能分析


移动侦测


人形检测


区域设定

网络接口

标准10/100M自适应以太网,防雷防静电设计

USB接口

支持USB2.0视频输出或扩展WIFI

音频输入接口

线性输入/差分输入,1Vvpp

音频输出接口

线性输出,1Vvpp;喇叭:功率3W

串口

1路、TTL电平3.3V,可对接一体机芯

RS485接口

1个,防雷防静电设计

复位接口

1个,长按5秒恢复出厂设置

TF卡接口

1个

IO口

2个,3.3V电平,可定义做报警输入、报警输出、ADC、通讯等功能

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC4.5---16V(+/-10%)

功耗

不带WIFI/4G:1.8W左右

WIFI:2W左右(传数据时)

4G:3 W左右(传数据时)

不带WIFI/4G:2W左右

WIFI:2.2W左右(传数据时)

4G:3.2 W左右(传数据时)

PCBA尺寸

38mm(长)*38mm(宽)*21mm(高)
